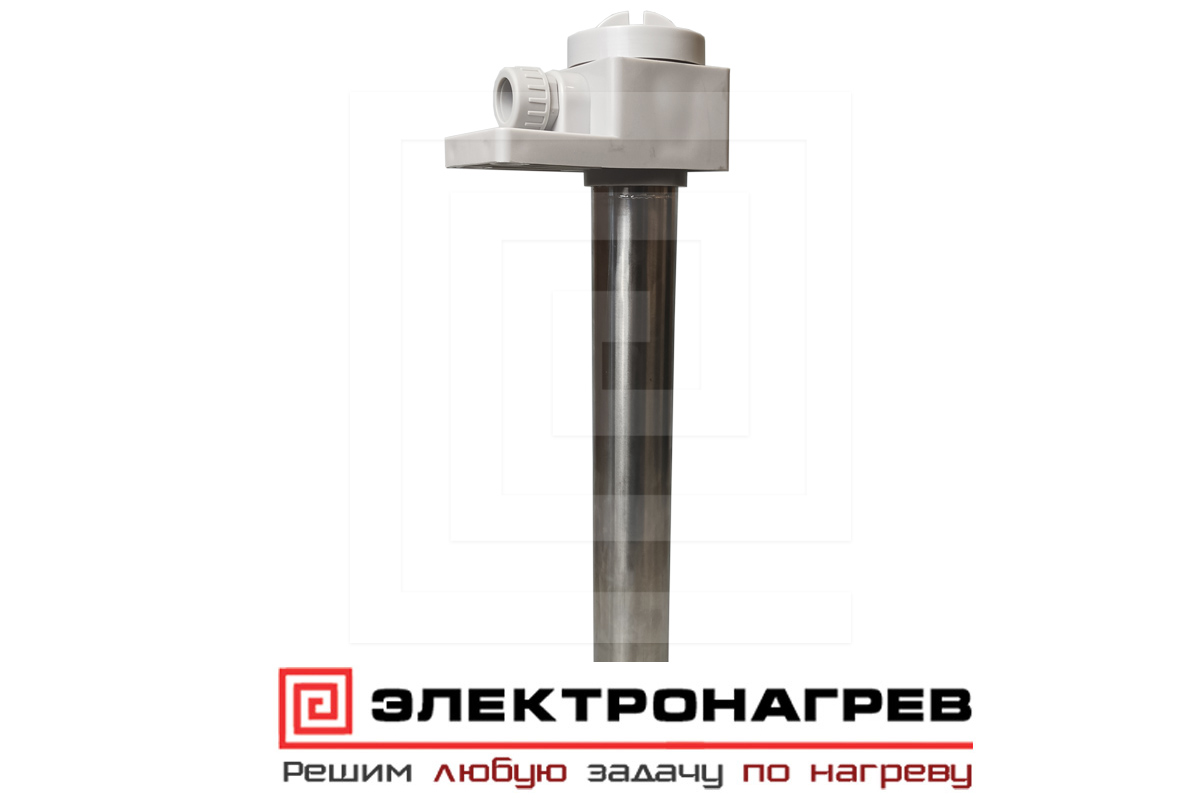

ТЭНы для гальваники могут помещаться в защитную гильзу, выполненную из нержавеющей стали, кварцевого стекла, тефлона. Выбор подходящего материала определяется типом нагреваемой жидкости – он должен быть устойчив к агрессивному воздействию, которое оказывает конкретный раствор.
Основное назначение гальванических нагревательных элементов – обогрев технологических ванн, в результате которого рабочая среда достигает нужных температурных значений. Также могут применяться в обогреве ванны процесса, травильных ваннах.
При выборе нагревателя важно учитывать, из какого материала произведен корпус. ТЭН размещается в ванне вертикально и должен полностью погружаться в рабочую жидкость во время процесса даже при резком изменении ее уровня. При помощи кольцеобразной маркировки на корпусе помечается нагреваемая часть, которая и является минимальной глубиной погружения. В среднем это значение составляет около 2/3 от номинального размера. Вся верхняя часть от этой отметки не подвергается нагреву.
При установке керамического погружного ТЭНа важно, чтобы защитный колпачок был выше уровня раствора на 50 мм и более. В нем размещены компоненты, через которые подается питание, и их важно защитить от воздействия электролита.
При разработке гальванических нагревателей возможна реализация различных вариантов монтажа в соответствии с пожеланиями заказчика.
Выпускаемые нами гальванические ТЭНы являются аналогом продукции известных зарубежных компаний Mazurczak, SELFA, MaWo. Мы специализируемся на выпуске качественной продукции, которая имеет следующие преимущества:
Высокий уровень теплопроводности;
Повышенная механическая прочность;
Возможность ремонтных работ;
Оперативное исполнение и доставка в отличии от зарубежных аналогов;
Возможность замены ТЭНа без слива из ванной нагреваемой жидкости;
Напряжение питания | от 12 до 380 В |
Мощность | от 400 Вт до 7000 Вт |
Наружний диаметр | 28, 38, 42, 53, 64 |
Удельная поверхностная мощность | не более 3,5 Вт/см² |
Максимальная длина | 4000 мм |
Материал оболочки | нержавеющая сталь, тефлон, кварцевое стекло |
Мощность, кВт | Номинальная длина (мм) | Холодная зона | Номинальная мощность (кВт) | Рабочая длина (мм) |
1 | 315 | 90 | 400 | 225 |
2 | 315 | 90 | 630 | 225 |
3 | 400 | 125 | 630 | 275 |
4 | 400 | 125 | 1000 | 275 |
5 | 500 | 140 | 800 | 360 |
6 | 500 | 140 | 1000 | 360 |
7 | 500 | 140 | 1400 | 360 |
8 | 630 | 170 | 1250 | 460 |
9 | 630 | 170 | 1600 | 460 |
10 | 800 | 240 | 1000 | 560 |
11 | 800 | 240 | 1600 | 560 |
12 | 800 | 240 | 2000 | 560 |
13 | 1000 | 275 | 1250 | 725 |
14 | 1000 | 275 | 1600 | 725 |
15 | 1000 | 275 | 2000 | 725 |
16 | 1000 | 275 | 2500 | 725 |
17 | 1250 | 375 | 1000 | 875 |
18 | 1250 | 375 | 1600 | 875 |
19 | 1250 | 375 | 2000 | 875 |
20 | 1250 | 375 | 2500 | 875 |
21 | 1250 | 375 | 2800 | 875 |
22 | 1600 | 475 | 2000 | 1125 |
23 | 1600 | 475 | 3150 | 1125 |
24 | 1600 | 475 | 3500 | 1125 |
25 | 1600 | 475 | 4000 | 1125 |
26 | 2000 | 600 | 4000 | 1400 |
27 | 2000 | 600 | 4500 | 1400 |
28 | 2500 | 750 | 4500 | 1750 |
29 | 3150 | 950 | 5000 | 2200 |
30 | 3150 | 950 | 7000 | 2200 |
При установке и эксплуатации нагревателя нужно учитывать следующие нюансы:
Греющая часть должна полностью погружаться в жидкость до отмеченной границы. Расстояние от верхней части до электролита должно быть не менее 50 мм.
Нагреватель Thermodyp защищен по стандарту IP55.
На крышке нагревателя не должно быть жидкой среды, чтобы не нарушить ее герметичность. В ваннах закрытого типа необходимо заранее подготовить отверстие для нагревателя. Также важно, чтобы тепло могло циркулировать через отверстие.
Погружной нагревательный элемент монтируется вертикально от края так, чтобы жидкость могла беспрепятственно циркулировать.
Максимально допустимая температура воздействия на крышку +70°С.
Проводить проверку погружного нагревателя нужно перед подключением к сети при помощи измерения сопротивления изоляции, а также правильного активного сопротивления.
В случае проведения замены необходимо проверить, что коробка смонтирована корректно в соответствии с установленным требованиями. В ином случае может быть нарушена герметичность, что является небезопасным для применения.
Перед тем как удалить нагреватель из жидкости, его необходимо выключить из сети минимум за 5 минут. Тогда ТЭН достигнет одинаковой температуры с нагреваемой средой и риск возгорания материалов будет сведен к нулю.
Нужно проводить периодическую проверку элемента на появление налета.
Алгоритм подсоединения к электросети:
Снятие кабельного ввода и крышки коммутационной коробки;
Установка кабеля в коробку через вход;
Подключение кабелей к стержням в соответствии со схемой подключения;
Зажатие гайки кабельного ввода и крышки коммутационной коробки.
Электронагреватели рассчитаны на работу на питании 230В. По сравнению с напряжением 400В для 230В можно производить нагреватели с тонкой проволокой, что благоприятно сказывается на длительности эксплуатации.
В случае одновременного подсоединения нескольких нагревателей в одну ванну количество подбирается таким образом, чтобы оно делилось на 3. Тогда подключение к трехфазной сети 3 × 400В производится по схеме «звезда». Если мощность превышает 3,5 кВт, используется питающее напряжение 400В или 3 × 400В со схемой «треугольник». Питание одиночных ТЭНов от напряжения 3×400В не рекомендовано.
Наименование |
Cталь 304 |
Cталь 316 |
Кварц |
Тефлон |
Примечание |
Азотная кислота |
- |
- |
✓ |
✓ |
Концентрация ≤ 50% для металлов |
Аммиак (нашатырный спирт) |
✓ |
- |
- |
- |
|
Анилин |
✓ |
✓ |
✓ |
✓ |
Температура ≤ 95 °С для металлов |
Ацетат алюминия |
✓ |
✓ |
- |
- |
|
Ацетат аммония |
- |
✓ |
✓ |
✓ |
Температура ≤ 95 °С для металлов |
Ацетат свинца |
✓ |
- |
- |
- |
|
Ацетат хрома |
- |
- |
✓ |
✓ |
|
Бензойная кислота |
- |
- |
✓ |
✓ |
Концентрация ≤ 70% и ≤ 95°С для металлов |
Бисульфат натрия |
- |
✓ |
✓ |
✓ |
|
Бифторид аммония |
- |
- |
- |
✓ |
Концентрация ≤ 50% для металлов |
Борная кислота |
- |
- |
- |
✓ |
Концентрация ≤ 70% и ≤ 95°С для металлов |
Бромид серебра |
- |
✓ |
- |
✓ |
|
Бронзирование |
✓ |
- |
- |
✓ |
|
Гидроксид аммония |
- |
- |
- |
✓ |
Концентрация <30% и ≤ 95°С для металлов |
Гидроксид калия |
✓ |
✓ |
✓ |
✓ |
|
Гидроксид кальция |
- |
✓ |
- |
✓ |
|
Негашенная известь |
- |
✓ |
- |
- |
Нагреватель с низкой удельной мощностью |
Гидроксид магния |
✓ |
- |
- |
- |
Нагреватель с низкой удельной мощностью |
Гидроксид натрия |
- |
✓ |
- |
✓ |
Концентрация ≤ 40% и ≤ 65°С для металлов |
Гипохлорид кальция |
- |
- |
- |
✓ |
|
Гипохлорит натрия |
- |
- |
- |
✓ |
Температура ≤ 65°С для металлов |
Глицерин |
✓ |
- |
✓ |
✓ |
|
Де-ионизированная вода |
- |
✓ |
- |
- |
|
Дихромат калия (хромпик) |
- |
- |
✓ |
✓ |
|
Дихромат натрия |
- |
✓ |
- |
- |
|
Диэтиленгликоль |
✓ |
- |
- |
✓ |
|
Золочение иммерсионное |
✓ |
- |
- |
- |
|
Золочение лимонокислое |
- |
- |
✓ |
✓ |
|
Золочение цианистое |
✓ |
- |
- |
- |
|
Кадмирование черное |
- |
- |
✓ |
✓ |
|
Кадмирование щелочное |
✓ |
- |
- |
✓ |
|
Карбонат натрия |
- |
- |
- |
✓ |
|
Кобальтирование |
✓ |
- |
- |
✓ |
|
Копи-хромирование |
- |
- |
✓ |
✓ |
|
Латунирование цианистое |
✓ |
- |
- |
✓ |
|
Лимонная кислота |
- |
- |
✓ |
✓ |
|
Лужение кислое |
- |
- |
✓ |
✓ |
|
Лужение щелочное |
- |
- |
- |
✓ |
|
Льняное масло |
✓ |
- |
- |
- |
|
Меднение кислое |
- |
- |
✓ |
✓ |
|
Меднение пирофосфатное |
✓ |
- |
- |
✓ |
|
Меднение химическое |
- |
- |
- |
✓ |
|
Меднение цианистое |
✓ |
- |
- |
✓ |
|
Меднение щелочное |
- |
- |
✓ |
✓ |
|
Метансульфоновая кислота |
- |
- |
✓ |
✓ |
|
Молочная кислота |
- |
✓ |
✓ |
✓ |
Концентрация ≤ 50% и ≤ 65°С для металлов |
Морская вода |
- |
- |
✓ |
✓ |
|
Муравьиная кислота |
- |
✓ |
✓ |
✓ |
|
Нефть |
- |
✓ |
✓ |
✓ |
Нагреватель с низкой удельной мощностью |
Никелирование (электролит Уотса) |
- |
- |
✓ |
✓ |
|
Никелирование химическое |
- |
- |
- |
- |
|
Никелирование электрохимическое |
- |
- |
✓ |
✓ |
|
Нитрат аммония |
✓ |
✓ |
✓ |
✓ |
Концентрация <50% и ≤ 95°С для металлов |
Нитрат железа |
✓ |
- |
- |
- |
|
Нитрат калия |
- |
✓ |
✓ |
✓ |
Концентрация ≤ 5% для металлов |
Нитрат магния |
✓ |
- |
✓ |
✓ |
|
Нитрат натрия |
- |
- |
✓ |
✓ |
|
Обезжиривание фосфатное |
✓ |
- |
- |
- |
Нагреватель с низкой удельной мощностью |
Обезжиривание щелочное |
✓ |
- |
- |
- |
|
Олеиновая кислота |
- |
✓ |
✓ |
✓ |
|
Парафин расплавленный |
- |
✓ |
✓ |
✓ |
|
Первичное никелирование |
- |
- |
✓ |
✓ |
|
Перекись водорода |
- |
- |
✓ |
✓ |
Нагреватель с низкой удельной мощностью |
Перманганат калия |
- |
- |
- |
✓ |
Нагреватель с низкой удельной мощностью |
Персульфат натрия |
- |
- |
✓ |
✓ |
|
Плавиковая кислота |
- |
- |
- |
✓ |
Концентрация ≤ 50% и ≤ 50°С для металлов |
Родирование |
- |
- |
✓ |
✓ |
|
Серебрение цианистое |
- |
- |
- |
✓ |
|
Серная кислота |
- |
- |
✓ |
✓ |
|
Соляная кислота |
- |
- |
✓ |
✓ |
|
Стеариновая кислота |
- |
✓ |
✓ |
✓ |
Температура ≤ 95°С для металлов |
Сульфамат никеля |
- |
- |
✓ |
✓ |
|
Сульфаминовая кислота |
- |
- |
✓ |
✓ |
|
Сульфат алюминия |
✓ |
✓ |
✓ |
✓ |
Концентрация ≤ 50% и ≤ 95°С для металлов |
Сульфат аммония |
- |
- |
✓ |
✓ |
Концентрация ≤ 40% и ≤ 95°С для металлов |
Сульфат железа |
✓ |
- |
- |
- |
|
Сульфат меди |
- |
- |
✓ |
✓ |
Концентрация ≤ 30% и ≤ 95°С для металлов |
Сульфат цинка |
- |
- |
- |
✓ |
|
Тетрахлорэтилен |
✓ |
- |
- |
- |
Нагреватель с низкой удельной мощностью |
Трихлорэтилен |
- |
✓ |
- |
- |
Нагреватель с низкой удельной мощностью |
Удалитель ЛКМ (щелочной) |
✓ |
- |
- |
- |
Нагреватель с низкой удельной мощностью |
Уксусная кислота |
- |
✓ |
✓ |
✓ |
|
Уксусный ангидрид |
- |
- |
✓ |
✓ |
Температура < 95°С для металлов |
Фенольные смолы |
- |
✓ |
- |
- |
|
Фосфат марганца |
- |
✓ |
- |
- |
Нагреватель с низкой удельной мощностью |
Фосфат цинка |
- |
- |
- |
✓ |
|
Фосфорная кислота |
- |
- |
- |
✓ |
Нагреватель с низкой удельной мощностью |
Фруктовый сок |
- |
✓ |
✓ |
✓ |
|
Фтороборат железа |
- |
✓ |
- |
✓ |
|
Хлорид алюминия |
- |
- |
✓ |
✓ |
Концентрация ≤ 5% и ≤95°С для металлов |
Хлорид аммония |
- |
- |
✓ |
✓ |
|
Хлорид железа |
- |
- |
✓ |
✓ |
|
Хлорид кальция |
- |
- |
- |
- |
|
Хлорид марганца |
- |
✓ |
✓ |
✓ |
10-50% водный раствор для металлов |
Хлорид натрия |
- |
- |
- |
✓ |
|
Хлорид никеля |
- |
- |
- |
- |
|
Хлорид олова |
- |
- |
- |
✓ |
Концентрация ≤ 5% и комнатная температура для металлов |
Хромирование (без фторидов) |
- |
- |
✓ |
✓ |
|
Хромирование (с фторидами) |
- |
- |
- |
✓ |
|
Хромовая кислота |
- |
- |
- |
✓ |
|
Цианистый калий |
- |
- |
✓ |
✓ |
|
Цианистый натрий |
✓ |
- |
- |
✓ |
|
Цинкатная обработка алюминия |
✓ |
- |
- |
- |
|
Цинкование кислое |
- |
- |
- |
✓ |
|
Цинкование цианистое |
✓ |
- |
- |
|
|
Черное кадмирование |
- |
- |
✓ |
|
|
Черное никелирование |
- |
- |
✓ |
|
|
Черное оксидирование (‘горячее’) |
✓ |
- |
- |
|
|
Черное оксидирование (‘холодное’) |
- |
- |
- |
✓ |
|
Щавельная кислота |
- |
- |
- |
✓ |
|
Щелочное кадмирование |
- |
- |
- |
✓ |
|
Электрополирование |
✓ |
- |
- |
✓ |
|
Черное хромирование |
- |
- |
✓ |
✓ |
